描述
低压或者电池供电的运动控制类应用提供
了一个集成的电机驱动器解决方案。此器
件能够驱动一个直流无刷电机，由一个内
部电荷泵生成所需的栅极驱动电压电路和
4个功率 NMOS组成H桥驱动，集成了电
机正转/反转/停止/刹车四个功能。
SA8311M支持最高工作电压为10.0V,持
续电流1.2A, 峰值电流2.5A. 同时，集成
了过温保护和欠压闭锁等保护功能。
SA8311M具有一个PWM（INA/INB）输
入接口，支持与行业标准器件兼容。
特性
? 工作电压范围 2.5-10.0V
? 持续电流1.2A,峰值2.5A
? 低导通电阻: 450mΩ (HS+LS)
? 低待机电流
? 低静态工作电流
? 集成过温保护
? 集成欠压保护
? SOP8封装
典型应用
? 电子门锁
? 机器人
? 手机支架
芯片使用注意事项 ：

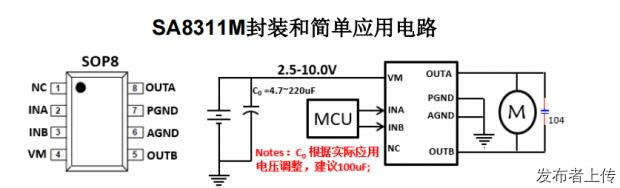

1. 以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用SA8311M时请根据实
际情况来使用。
2. 持续电流驱动能力受封装形式、VM、芯片差异及环境温度、PCB 材料及厚度等因素影响，规格书
给出参数仅供参考。在实际使用中请根据产品
...显示全部描述
